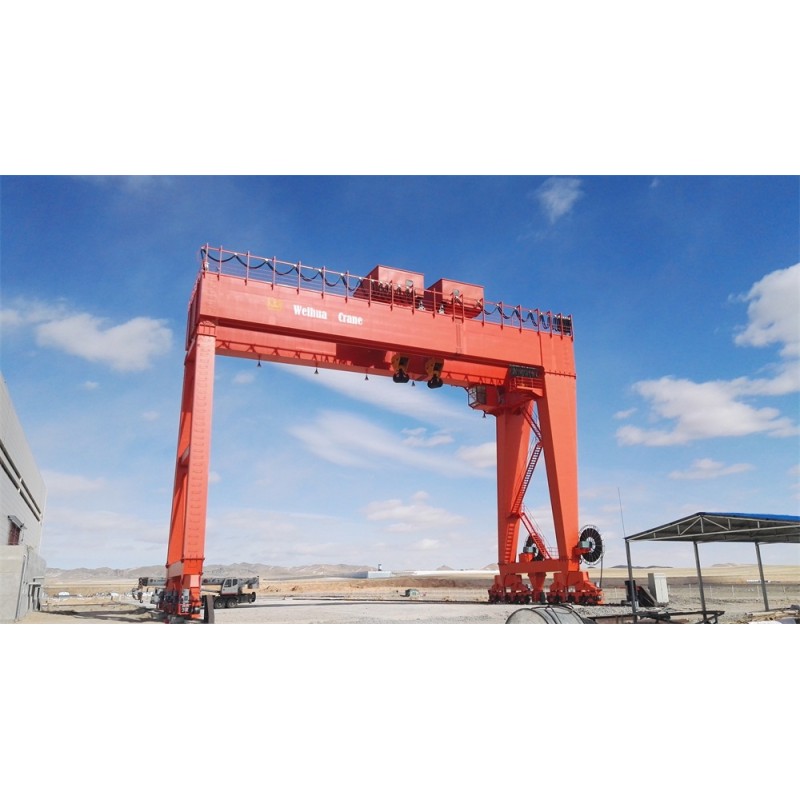

Portique avec Poutre en Caisson

Portique modèle MH à palan électrique est principalement utilisé pour charger et décharger ou saisir des matériaux dans des espaces ouverts et des entrepôts. Ce produit a deux types de fonctionnement : fonctionnement au sol et cabine de conduite.

Caractéristiques

Modèle

Marque

Weihua

Lieu d’origine

Chine

Certificats

ISO 9001 ISO 14001 OHSAS 18001 GB/T

Quantité

Rupture de stock

Les applications

Capacité de levage : Le max. 50t pour portique avec palan électrique, et le max. capacité de portique avec le CHARIOT selon vos besoins.

Les pieds de support de ce portique sont une structure en acier de type A en acier au carbone Q235B/Q345B avec une technologie de formage unique sans soudure, elle est donc solide et s'adapte aux conditions météorologiques défavorables.

Options sélectionnables

Cliquez sur le bouton modifier pour changer ce texte. Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Sécurité

Sécurité et protection :

Interrupteur de fin de course, dispositif de protection contre les surcharges, dispositif de limitation de hauteur, protection de baisse de tension, dispositif de protection de séquence de phase, arrêt d'urgence, toiture de pluie pour palan électrique extérieur, unités d'entraînement, câble électrique, indicateur d'avertissement alarmant, etc.

Pièces de Protection de Sécurité Mécanique:

: La plate-forme est recouverte de plaques d'acier à motifs antidérapants et le bas de la plate-forme est muni d'une plaque de protection ; la hauteur du garde-corps est de 1050 mm et il y a deux barres transversales avec un intervalle de 350 mm.

: Il y a des tampons aux deux extrémités de la poutre principale pour assurer le fonctionnement en sécurité du chariot sur la poutre principale.

: Équipé d'une balayeuse de rail, qui peut éliminer les obstacles sur la voie et assurer la sécurité de fonctionnement.

: Il y a aussi une échelle droite lors des opérations au sol. Lorsque la hauteur est supérieure à 5m, un anneau de sécurité est installé à partir de 2m.

Système de Protection Electrique:

: Protection de court-circuit.

: Protection Contre les Pertes de Tension.

: Interrupteur d'Arrêt d’Urgence.

: Limiteur de surcharge.

: Limite de Déplacement.

: Position Zéro et Protection de Interverrouillage (uniquement pour le fonctionnement dans la cabine).

: Protection Contre les Pertes de Phase, l’inversion de phase, les Surtensions et Les Sous-Tensions.

: Fil Mise à Terre.

Description complète

1. Découpe CNC pour plaque d'âme de poutre avec une précision élevée.

2. Grenaillage Sa2.5 pour une poutre complète après soudage avec relâchement des contraintes.

3. Revêtement et peinture époxy riche en zinc d'épaisseur 2x2 à 140μm.

4. Les boulons de classe 10.9 relient la poutre et les pieds.

5. Motoréducteur trois en un avec moteur à engrenage vertical.

6. Moteurs avec classe de protection élevée IP55, classe F, 40 % ED.

7. Chariot d'extrémité équipée de roulements anti-friction, de tampons en caoutchouc cellulaire et de protecteurs de déraillement.

Modèle

Dessin Portique avec poutre en caisson

Technique Paramètres Principaux

Capacité de levage			t	10
Portée			m	12	16	20	24	30
Hauteur de levage			m	6/9				9
Mécanisme de déplacement	Vitesse de déplacement	contrôle au sol de la poignée	m/min	20
		Cabine		3040
	Diamètre de la roue		mm	Ф400			Ф500
Palan électrique	Vitesse de levage		m/min	7 0.7/7
	Vitesse de déplacement		m/min	20
Niveau de travail				A5
galet en acier Recommandé				P38			P43
Source d'énergie				Selon vos besoin
Poids de portique	contrôle au sol de la poignée		t	14.8/16.1	16.7/18.7	19.6/21.6	24.4/26.6	30.1
	Cabine		t	14.8/17.3	17.5/19.9	20.4/22.9	25.2/27.9	31.4
Charge maximale des roues			kn	97/102	105/110	113/118	121/126	149
	L1		mm	3000	4000	5000	6000	7500
	L2
	H1			1350
	H2			1000	1100	1200	1300	1600
	H3			8350/11350	8450/11450	8550/11550	8650/11650	12250
	b			4500/5500			5500/6500
	B1			5500/6500			6500/7500
	B2			6000/7100			7100/8100
	B3			1600
