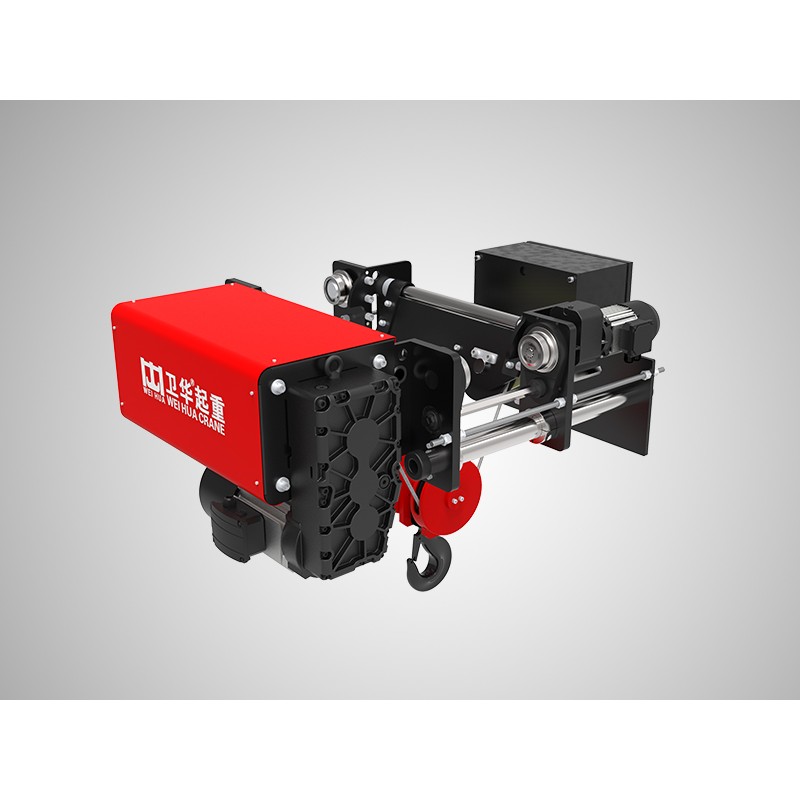

WHL Palan Electrique à Câble Standard Européen
WHL Palan électrique à câble est une série de nouvelle génération qui est fabriquée selon les normes GB et FEM. La qualité du produit est conforme aux normes ISO, GB, FEM, DIN, BS etc. Les utilisateurs peuvent choisir quatre conceptions structurelles : le genre hauteur perdue réduite, le genre hauteur perdue normale, le genre palan chariot et le genre Type Fixe.
En savoir plus
Caractéristiques
Les applications
Le genre hauteur perdue réduite
Le genre hauteur perdue normale
Le genre palan chariot
Le genre Type Fixe
Options sélectionnables

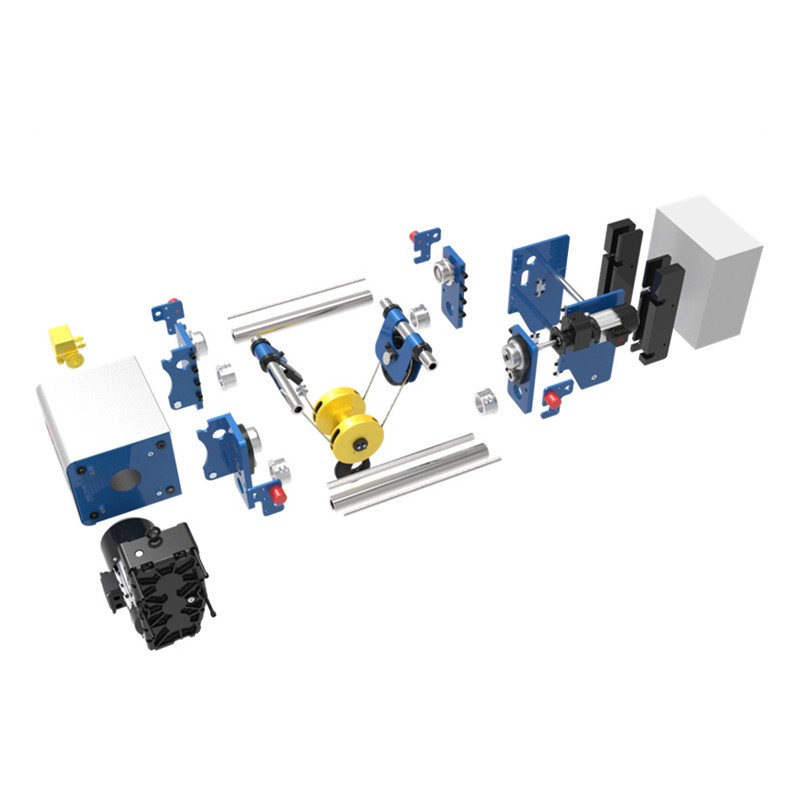

1. Concept de conception modulaire, Il existe 5 types de moteur mobile, 4 types de réducteur mobile, 5 types de moteur de levage et 4 types de réducteur de levage à choisir.
2. Concept de conception autonome et contrôlable de la technologie de base, coopérer avec des experts nationaux pour développer des moteurs, des réducteurs, des moniteurs et une fabrication totalement indépendante spécifiques aux palans, afin d’obtenir une qualité de produit contrôlable et une période de production contrôlable.
3. HPR et un concept de conception compacte, toutes les séries des palans électriques sont équipées d’un tambour de grand diamètre, ce qui peut augmenter efficacement la hauteur de levage et réduire les limites gauche et droite. Une zone morte de travail du palan plus petite offre un plus grand espace d’utilisation pour les clients.
4. concept de conception de travail facile, le réducteur adopte des engrenages dentés durs de haute précision, et la surface des dents sont soumise à la carburation, à la trempe, au meulage et à d’autres processus, ce qui fait que sa précision atteint le grade six.
5. Apparence belle et performante les coques en alliage d’aluminium du réducteur et du moteur adoptent un processus d’étirement, ce qui le rend beau et léger avec des performances élevées d’absorption des chocs, de réduction du bruit et d’excellente dispersion de la chaleur.
6. Concept de conception sans entretien, le réducteur d’engrenages à dents dures de haute précision sera rempli de lubrifiants de marque internationale en usine, et il n’est pas nécessaire de le remplacer pendant sa durée de vie. Câble en acier, composants électriques, roulements et contrôleur pendentif de marque internationale sans entretien. Frein à disque électromagnétique avec compensation automatique du jeu de freinage et fonction sans entretien.
7. Concept de conception d’économie d’énergie et de protection de l’environnement, la puissance du moteur est réduite de 30% par rapport au palan électrique traditionnel. Grâce à l’application mature de la technologie de positionnement à fréquence variable, l’efficacité du travail est améliorée de plus de 20%. Le bruit de l’ensemble de la machine est inférieur à 70 décibels. Les plaquettes de frein adoptent une conception sans amiante. Aucune poussière métallique causée par le frottement de la glissière entre le guide de câble en nylon et le câble en acier, tambour, offrant aux travailleurs un environnement de fonctionnement très propre.
8. Concept de conception solide, robuste et sûr l’ensemble de la machine a passé le test national de durée de vie standard (1600 heures). La durée de vie des composants électriques n’est pas inférieure à 500 000 fois. L’utilisation sûre du frein atteignant 1 million de fois, la force de rupture du câble métallique atteignant la nuance 2160, le crochet adopte une tête de crochet de classe T à haute résistance et 10 ans sans entretien du réducteur de vitesse.
9. Concept de conception d’exploitation et de maintenance intelligente et à distance le système intelligent de surveillance de la sécurité présente l’avantage suivant : Calculer le cycle de sécurité restant du mécanisme de levage, les temps de fonctionnement de sécurité de rupture, les temps de démarrage accumulés de levage et de déplacement, enregistrent le tonnage de charge, la protection contre les surcharges, interdisent aux utilisateurs d’effectuer des opérations de surcharge illégales, surveillance en temps réel de l’alimentation électrique de fonctionnement du palan, de la protection contre la surchauffe du moteur et du point d’accès sans fil extensible, qui peut accéder à la gestion de la surveillance du grand centre de données de l’utilisateur, afin de réaliser un fonctionnement et une maintenance à distance.
Sécurité
Le palan électrique est monté avec un limiteur de surcharge, qui donne un signal d'alarme et limite le palan lorsque la charge est dépassée. L'écran du limiteur de surcharge affiche la valeur de charge pour informer l'opérateur afin d'éviter toute surcharge. Le palan électrique collecte les informations de fonctionnement, les informations d'état et les informations de défaut via des capteurs et les stocke en mémoire en temps réel, ce qui permet une surveillance efficace de l'état de fonctionnement, l'affichage des informations de maintenance, le diagnostic des défauts et l'optimisation des paramètres de fonctionnement.
Le palan électrique est auto-vérifié par le contrôleur avant le démarrage, y compris l'alimentation et la tension, l'efficacité de chaque dispositif de protection de sécurité et la position zéro des boutons.
Le palan électrique est équipé d'un interrupteur de fin de course de levage à vis à quatre contacts, qui déclenche une alarme lorsque le crochet est proche de la position limite supérieure ou inférieure, et coupe automatiquement l'alimentation électrique pour arrêter le moteur lorsque le crochet atteint la position supérieure ou position limite inférieure. Il dispose également d'une fonction de réinitialisation automatique, qui permet au moteur de fonctionner dans le sens opposé.
Le palan électrique adopte un frein à disque électromagnétique sans entretien, qui est en état de freinage lorsque l'alimentation est coupée pour assurer la sécurité. Le matériau de plaquette de frein est respectueux de l'environnement et sans amiante, Le facteur de sécurité minimum de freinage est de 1,8 et un frein de sécurité d'au moins 1 million fois.
La conception et la fabrication du système électrique du chariot bipoutre pour palan électrique accordent la plus haute priorité à un fonctionnement sécurité, et tous les équipements électriques sont équipé de la protection nécessaire contre les électrocutions accidentelles et les accidents de collision.
Un interrupteur d'arrêt d'urgence en forme de tête de champignon pour l’arrêt d'urgence est fourni sur les systèmes d'exploitation. Les composants électriques sont fabriqués en ABB et le niveau de protection du boîtier de commande électrique n'est pas inférieur à IP54, ce qui garantit la fiabilité, la stabilité et la durabilité du système.
Protection électrique normale : protection de séquence de phases, protection contre les surintensités, protection contre les surtensions, protection contre les sous-tensions, protection contre les courts-circuits, protection contre la surchauffe, protection au sol, protection contre les fuites, etc. Le mécanisme de déplacement est équipé d'interrupteur de fin de course à croix à bascule rotatif de 360°, bien scellé et étanche à la poussière et a d'une fonction de réinitialisation automatique.
Description complète
Modèle

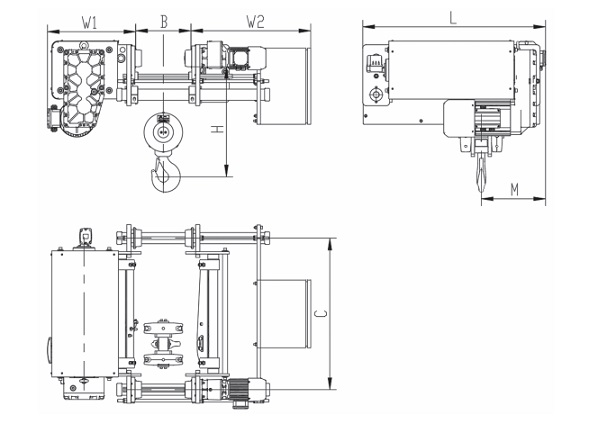

Dessin WHL Palan Electrique à Câble Standard Européen
Technique Paramètres Principaux
Capacité (t) | Niveau de travail | Vitesse de levage (m/min) | Hauteur de levage (m) | Nombre de brins | Vitesse de déplacement (m/min) | Largeur du rail de roulement(mm) | Hauteur perdue palan (mm) | Largeur du palan (mm) | Cote limite droite (mm) | Longeur du palan électrique | Ecartement des galets de roulement |
3 | M5 | 5/0.8 | 6 | 4/1 | 2-20 | 120-350 | 550 | 483 538 | 342 | 863 | 670 |
9 | 1043 | 850 | |||||||||
12 | 1223 | 1030 | |||||||||
15 | 1403 | 1210 | |||||||||
18 | 1583 | 1390 | |||||||||
24 | 1943 | 1750 | |||||||||
5 | M5 | 5/0.8 | 6 | 4/1 | 2-20 | 120-450 | 650 | 526 713 | 382 | 798 | 605 |
9 | 943 | 750 | |||||||||
12 | 1088 | 895 | |||||||||
15 | 1233 | 1040 | |||||||||
18 | 1378 | 1185 | |||||||||
24 | 1668 | 1475 | |||||||||
10 | M5 | 5/0.8 | 9 | 4/1 | 2-20 | 120-450 | 650 | 526 713 | 382 | 1010 | 790 |
12 | 1130 | 910 | |||||||||
15 | 1250 | 1030 | |||||||||
18 | 1370 | 1150 | |||||||||
24 | 1610 | 1390 |
